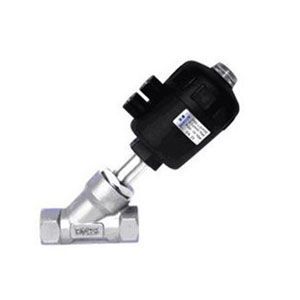

氣動角座閥（氣動閥門）（角座閥）
產品名稱：氣動角座閥（氣動閥門）（角座閥）
產品型號：FER
連接方式：法蘭，絲扣
結構形式：角座型
驅動方式：氣動
產品口徑：DN15-DN50
公稱壓力：1.6-4.0MPA
閥體材質：鑄鋼，不銹鋼
產品詳情
概 述：
外部先導角座閥 , 溢流口與滑塊間有自調節密封壓蓋 , 閥體角座結構可實現較大流量 , 特別是與普通截止閥相比時。
技術參數：
| 壓力范圍 ： 0-16bar 介質溫度： -10 ℃ ~+180 ℃ 環境溫度： -10 ℃ ~+60 ℃ 閥體材料：不銹鋼 密封材料：聚四氟乙烯 執行機構外殼：聚酰按 控制氣體：中性氣體，空氣 焊接接口： ISO4200 | 控制功能：常開 PPS 執行機構外殼適用于環境溫度 +5 ℃ ~+130 ℃ 無復位彈簧雙作用執行機構 三夾式連接 電子式位置反饋 獨立可調行程極限，適于高低流量 手動應爭開關 先導閥適用的 Namur 適配器 |
主要參數
| 接口 C. （英寸） | 內孔（ mm ） | Kv 值（ m3/h ） | 最大工作壓力（ bar ） | 要求最小控制壓力（ bar ） | 執行器尺寸（ф mm ） | 流向 | 控制功能 | ||
| 螺紋 | 焊接 | 螺紋 | 焊接 | ||||||
G3/8 | 13.0 | 3.7 | 15.0 | - - | 4.0 | 40 | - - | 閥座下方 |  |
主要外形尺寸
| 接口C.фD | 內孔 | 執行機構尺寸 | A | B | C | E | F | H | A/F |
| G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 | 13 20 25 32 40 50 65 | 50 50 63 63 63 63 80 | 85 95 105 120 130 150 185 | 173 178 212 255 301 346 372 | 12 12 14 16 18 20 22 | 64 64 80 101 127 153 153 | 44 44 52 60 73 86 86 | 137 145 173 210 260 301 315 | 27 32 41 50 55 70 70 |
本文來自：北方閥門集團有限公司，轉載請注明出處：http://www.reparaturen24.com/html/cpxt/df_44_1113.html
