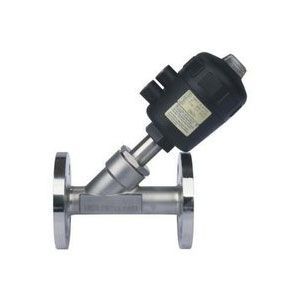

產品名稱：法蘭式氣動角座閥

 產品介紹

 主要特點：性能穩定，易安裝免維護，超長工作壽命；工作靈敏可靠，閥桿自動校正；防腐蝕，流量大，流阻小，性價比高

      控制形式: 單作用 (常開/常閉)

      接口尺寸: 3/8”~ 2-1/2” (DN10 ~ DN65), BSP或NPT 螺紋

      執行器缸徑：40、50、63、90mm

      閥體材質: 不銹鋼 CF8M (AISI 316) 或 CF8 (AISI 304)

      執行器: 不銹鋼 CF8 (AISI 304)

      閥芯密封: 聚四氟乙烯 PTFE

      適用介質：水、酒精、油類、燃料、水蒸氣、中性氣體或液體、有機溶劑、弱酸或弱堿

      溶液介質壓力：0-1.6MPa (16kg/cm2)

      介質溫度： -10 - +200℃

      介質最大粘度：600mm2/s

      控制介質：中性氣體, 空氣

      控制壓力：0.3-0.8MPa

      環境溫度：0 - +80℃

      可選附件: 接近開關，電磁閥，定位器

      法蘭氣動角座閥廣泛應用：啤酒飲料、紡織印染和漂白、制藥及醫療設備、食品加工、橡膠機械、有機或無機化工、清洗消毒高溫滅菌、水/污水處理

 ：

 1.氣動角座閥按汽缸可分為：

 單作用和雙作用 單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。

 雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。

 壓力范圍：0-1.6Mpa

 介質溫度：-10 ℃ ~+180 ℃

 環境溫度：-10 ℃ ~+60 ℃

 閥體材料：不銹鋼

 密封材料：聚四氟乙烯

 執行機構外殼：聚酰按、不銹鋼

 氣動角座閥在生活中的應用：

 控制氣體：中性氣體，空氣

 控制液體：自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。

 2.應用范圍：

 ①，啤酒飲料等灌裝設備 & drinks filling machinery；

 ②，印刷紡織/textile printing&dying；

 ③，氣體工業/gas industry；

 ④，制藥及醫療設備/pharmacy & medical equipment；

 ⑤，化工行業emical industry；

 ⑥，高溫滅菌/disinfection；

 ⑦，發泡機械/frothing equipment；

 ⑧，水污染處理/water sewage disposal。

 3.角閥工作原理：

 在非工作狀態下，由于彈簧的作用，閥門常開或常閉。當執行器活塞被壓縮氣體作用時，閥門打開或關閉，雙作用形式靠壓縮氣體來控制閥門開關

 ⒉安裝環境：

 ①，控制形式：直動式；

 ②，管道壓力：MAX 1.6MPA(232psi）；

 ③，控制壓力：0.3-0.8MPA(43.5-116psi）；

 ④，結構：角式

 ⑤，接口：DN10-DN100;

 ⑥,介質粘度：600MM2/S；

 ⑦，介質溫度：-10度-+180度（PTFE）;

 ⑧，環境溫度：-10度-+60度；

 ⑨，安裝位置：任意位置（360度任選位置安裝）。

 4.安裝與拆卸：

 ①，連接閥門至管道，確保閥體所附箭頭與流體方向一致（閥體外側箭頭代表流體流動方向，安裝請遵循）；

 ②，焊接式安裝：焊接時請拆離執行器；

 ③，螺紋、法蘭、快裝式安裝：可正常安裝；

 ④，拆卸：拆卸前確保對閥門的氣壓已解除；輕卸；拆卸后保護好螺紋和密封材料；

 ⑤，閥體與管道連接緊固需要足夠的扭矩力，個尺寸扭矩力值如下：DN15為40Nm，DN20為50Nm，DN25為70Nm，DN32為150Nm，DN40為150Nm，DN50為170Nm，DN80為240Nm，DN100為300Nm。

 ⑥，安裝時，請確保管道內和接口處無殘留物。

 ⑦，安裝后，檢測與連接處已密封完好，無泄漏，方可使用。

   ⒌保修服務：

 佳信自控閥門，質量優秀，性能卓越。其任何一款閥門的出廠都經過生產檢驗，包裝檢驗和出廠檢驗三道嚴格的檢驗的程序，確保了用戶能享受到吉邁閥門完美的品質服務。但任何產品都難免有瑕疵，如果在您正確使用我司產品的基礎上出現任何質量問題，

                      我公司承諾

 如因產品生產質量造成密封壓不合格的，密封泄漏的，1個月包換，1年保修，并承擔運費
