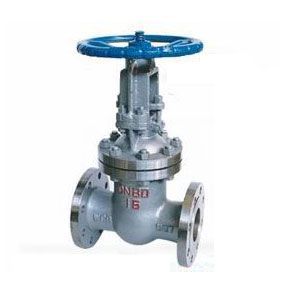

Z41H碳鋼閘閥

Z41H碳鋼閘閥

產品名稱：Z41H碳鋼閘閥

產品型號：Z41H

連接方式：法蘭式

結構形式：明桿楔式

驅動方式：手動

產品口徑：DN15-300

公稱壓力：150LB-2500LB

閥體材質：鑄鋼、碳鋼、不銹鋼、304、316

閥門十大品牌全國服務電話
產品詳情

碳鋼法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

執行標準

設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

碳鋼法蘭閘閥-性能規范


型號公稱壓力
(MPa)		實驗壓力工作溫度(℃)適用介質
強度水（MPa）密封（水）空氣（MPa）低壓密封空氣（MPa）
Z41H-16C
Z41W-16P(R)		1.62.41.80.6≤425硝酸類
Z41W-25P(R)2.53.82.80.6≤200醋酸類
Z41W-40P(R)4.06.04.40.6≤200硝酸類
Z41W-64P(R)6.49.67.00.6≤200醋酸類

碳鋼法蘭閘閥-主要零件材質

閥體/閥蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02WCB
零件名稱ZGICr18Ni9Tit系列ZG00Cr18Ni10系列ZG1Cr18Ni12M02Ti系列ZG00Cr17Ni14M02系列WCB系列
閘板ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M021Cr13
閥桿1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304L＋PTFE304L＋PTFE316＋PTFE316L＋PTFE石墨
壓蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02系列WCB
填料壓環1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45

碳鋼法蘭閘閥-1.6MPa主要連接尺寸

尺寸DN1520253240506580100125150200250300350400450500600
Lmm130150160180200250265280300325350400450500550600650700800
Hmm1751802102103503583734355006146748181225141516301780205021812599
Wmm180180200200200240240280320360360400450500500600720720720

碳鋼法蘭閘閥-2.5MPa主要連接尺寸

尺寸DN1520253240506580100125150200250300350400450500600
Lmm130150160180200250265280300325350400450500550600650700800
Hmm1751802102103503583734355006146748181225141516301780205021812599
Wmm180180200200200240240280320360360400450500500600720720720

碳鋼法蘭閘閥-4.0MPa主要連接尺寸

尺寸DN1520253240506580100125150200250300350400
Lmm130150160180200250280310350400450550650750850950
Hmm1751802102103503583734355006146748181225141516301780
Wmm180180200200200240240280320360360400450500500600

碳鋼法蘭閘閥-6.4MPa主要連接尺寸

尺寸DN1520253240506580100125150200250300350400
Lmm170190210230240250280320350400450550650750850950
Hmm175180210230350359373435500614674818970114512801450
Wmm120120140160200240280320360400400450560640800800

碳鋼法蘭閘閥-10.0MPa主要連接尺寸

尺寸DN1520253240506580100125150200250
Lmm170190210230240250280310350400450550650
Hmm175180210230350359373435500614674818970
Wmm120120160180240280320360400450560640720

碳鋼法蘭閘閥-16.0MPa主要連接尺寸

尺寸DN1520253240506580100125150200
Lmm170190210230240300340390450525600750
Hmm175180210230350359373435500614674818
Wmm120120140160200240280320360400400450
