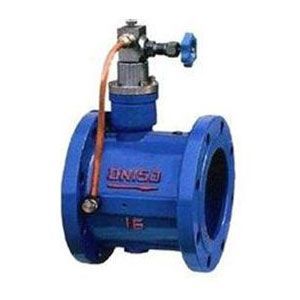

HDH49X微阻緩閉蝶式止回閥
產品名稱：HDH49X微阻緩閉蝶式止回閥
產品型號：HDH49X
連接方式：法蘭
結構形式：緩閉
驅動方式：手動
產品口徑：DN50-1400
公稱壓力：0.6～2.5MPa
閥體材質：HT200 WCB 304
產品詳情
HDH49X微阻緩閉蝶式止回閥產品說明：
一、結構特點及用途
本閥是安裝于管路口或水泵出口處用于泵停機對防止管路中壓差水錘沖擊水泵倒轉的安全裝置。具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、使用壽命長、有較好節能效果等特點。
適用于給排水、消防、暖通等系統的有關管道或水泵出口處防止介質倒流所產生的水錘對泵與管路的損害，形成消聲效果。
二、主要零件材料
| 零件名稱 | 閥體 | 蝶瓣 | 閥桿、活塞、油缸 | 閥座 | 彈簧 |
| 材質 | 鑄鐵、碳鋼 | 碳鋼、不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
三、主要技術參數
| 公稱壓力 PN(Mpa) | 試驗壓力Ps(MPa) | 工作溫度 (℃) | 適用介質 | |
| 殼體 | 密 封 | |||
| 1.6 | 2.4 | 1.76 | ≤80 | 清水 污水 海水 |
| 2.5 | 3.75 | 2.75 | ||
四、主要外形尺寸法蘭連接尺寸（按JB／T79 94標準）
| 公稱通徑DN(mm) | L | H | H1 |
| 100 | 240 | 280 | 115 |
| 125 | 260 | 290 | 142 |
| 150 | 275 | 310 | 172 |
| 200 | 305 | 350 | 210 |
| 250 | 340 | 415 | 240 |
| 300 | 370 | 450 | 264 |
| 350 | 400 | 480 | 294 |
| 400 | 435 | 550 | 324 |
| 450 | 470 | 585 | 351 |
| 500 | 500 | 640 | 379 |
| 600 | 560 | 720 | 434 |
| 700 | 620 | 750 | 491 |
| 800 | 680 | 792 | 549 |
| 900 | 740 | 900 | 600 |
| 1000 | 800 | 975 | 655 |
| 1200 | 920 | 1140 | 770 |
